Układ trzypunktowego układu zawieszenia СЦ37 przeznaczony jest do wyposażania fabrycznych ciągników silnikowych w jednopunktowy układ zawieszenia. Zastosowanie systemu trzypunktowego pozwala na poszerzenie asortymentu osprzętu mocującego oraz możliwości jego regulacji.
Zalety systemu zawiasowego SC37
W porównaniu z wcześniejszymi modelami uzyskano dużą wszechstronność zastosowań dzięki zastosowaniu w konstrukcji specjalnych rozwiązań technicznych.
- System zawiasowy montowany jest na skrzyni biegów. Rozwiązanie to pozwala uniknąć niewspółosiowości podczas mocowania sprzęgła do przekładni frezu.
- Zapewnione jest mocowanie siłownika hydraulicznego. W ciągnikach silnikowych tylny mechanizm podnoszenia ma inną konstrukcję.
- Zamontowanie systemu mocowania na skrzyni pozwala na przesunięcie środka ciężkości bliżej tylnej osi ciągnika, co poprawia stabilność podczas podnoszenia osprzętu.
Aby wyjaśnić compatybilność ciągnika silnikowego z dołączonym systemem, należy porównać odległości między otworami montażowymi na ramie zaczepu i skrzyni biegów ciągnika silnikowego.
Dodatkowo należy zmierzyć skok tłoczyska mechanizmu podnoszącego. Mechanizm podnoszący sprzęgła działa skutecznie przy skoku tłoczyska wynoszącym 140-160 mm.

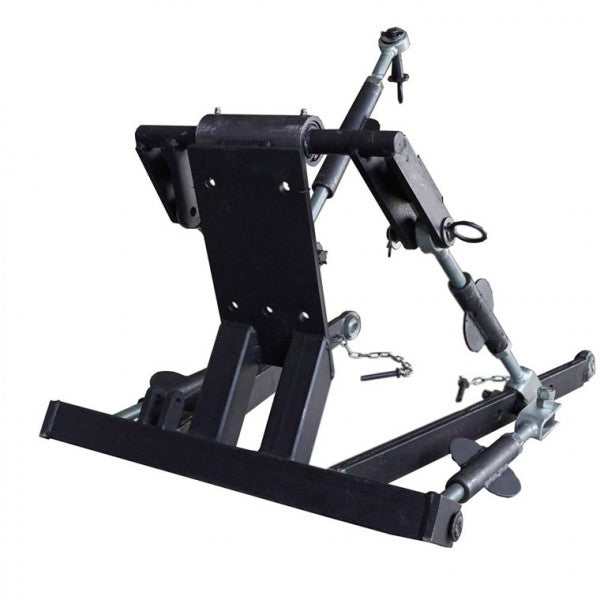

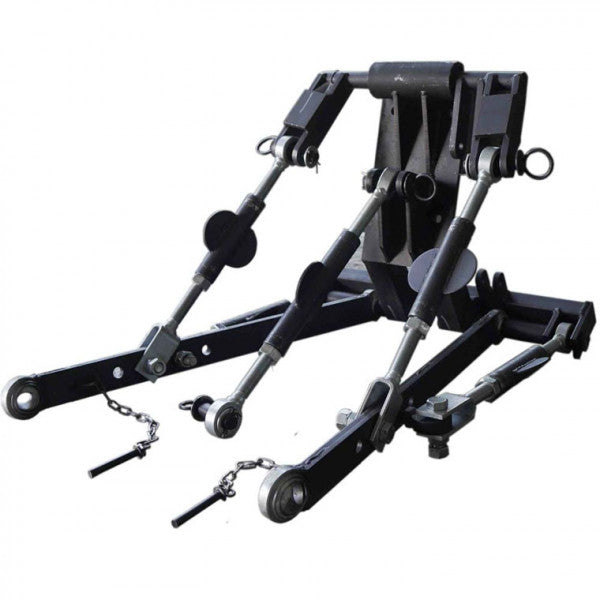

Konstrukcja uniwersalnego systemu zawiasowego

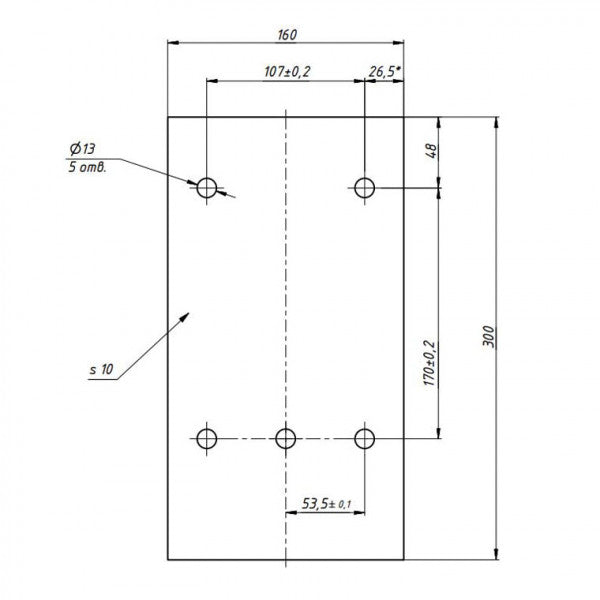

Główną jednostką zaczepu jest rama. Opiera się na stalowej płycie o wymiarach 300×160 mm. Грубий білий винос 10 мм. W płycie wykonano 5 otworów montażowych or średnicy 13 mm. Przy sprawdzaniu compatybilności zaczepu i ciągnika należy porównać odległości pomiędzy tymi otworami. Do ramy przymocowane są uchwyty do lonży i siłownik hydrauliczny. Górny wspornik lonży umieszczony jest centralnie. Składa się z dwóch części, które wykonane są z taśmy stalowej o grubości 10 mm. W dolnej części poprzeczki umieszczono wsporniki z osiami i przekładkami. Przeznaczone są do montażu dźwigni i lonży z węzłem łączącym. Dźwignie trzypunktowego układu zawieszenia wykonane są z dwóch zespawanych pasów stalowych o szerokości 50 mm i grubości 8 mm.

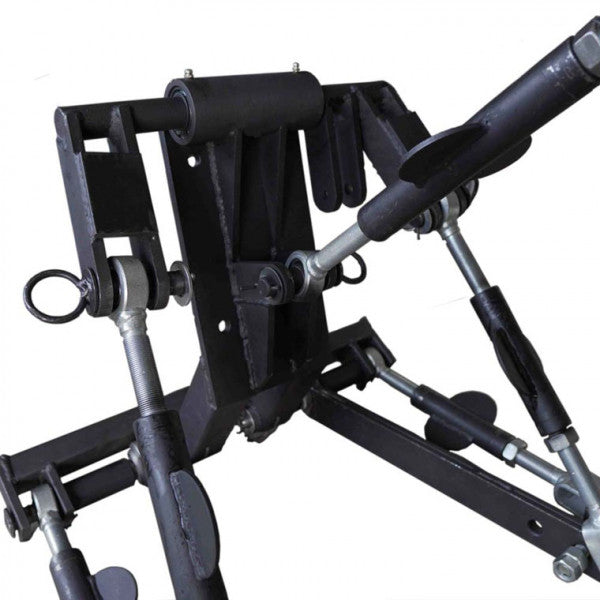

W górnej części ramy zamontowany jest zespół obrotowy z mocowaniami do lonży pionowych oraz siłownik hydrauliczny.
Przed zakupem trzypunktowego systemu mocowania należy doładnie przestudiować proces montażu i cechy konstrukcyjne systemu mocowania i ciągnika. W razie potrzeby sprawdź wszystkie wymagane rozmiary połączeń i sprawdź compatybilność z urządzeniem. W różnych partiach ciągników silnikowych możliwe są drobne różnice konstrukcyjne. Rama do mocowania skrzydeł ciągnika silnikowego może opierać się o trzypunktowy układ zawieszenia. W takim przypadku mogą być wymagane poprawki.
Kompletność systemu zawiasowego:
- rama z mocowaniem siłownika hydraulicznego (dwie osie i przekładki) – 1 kpl.;
- дзвігні - 2 шт.;
- горіх горіховий - 1 шт.;
- smycz z węzłem łączącym - 2 szt.;
- смич піонова - 2 шт.;
- тавотниця - 2 шт.
Вага до 40,5 кг.
Nazwa w cenie : System zawiasów 3-punktowych do ciągnika siodłowego, uniwersalny, СЦ37.
Drodzy kupujący! Projekt, color i zestaw dostaw produktów „Kryuchkov” mogą nie odpowiadać zdjęciu na oficjalnej stronie internetowej. Przed zakupem określ parametry i cechy, które są dla Ciebie ważne.
Przed wysłaniem towaru należy uzgodnić z menadżerem zgodność sprzętu z ciągnikiem jednoosiowym lub ciągnikiem.
