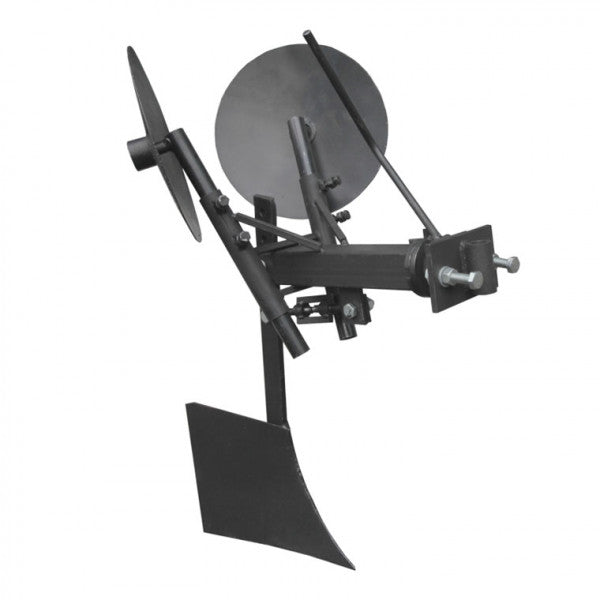

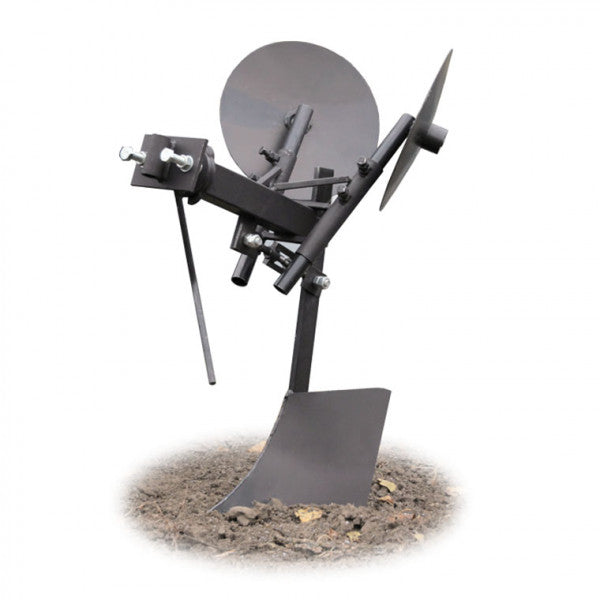

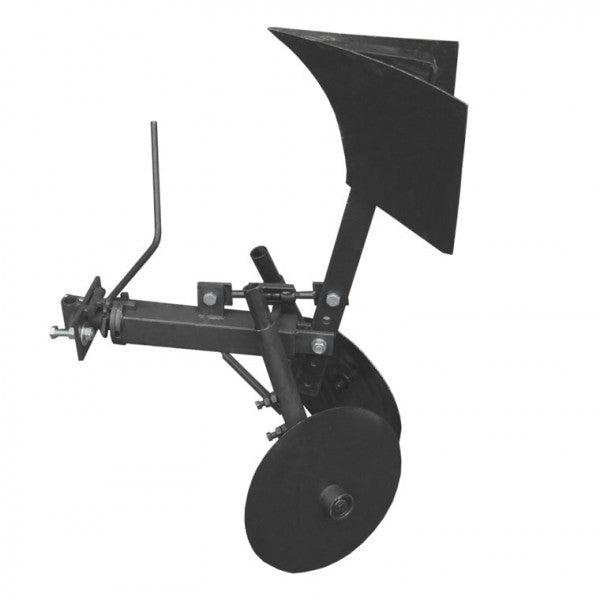

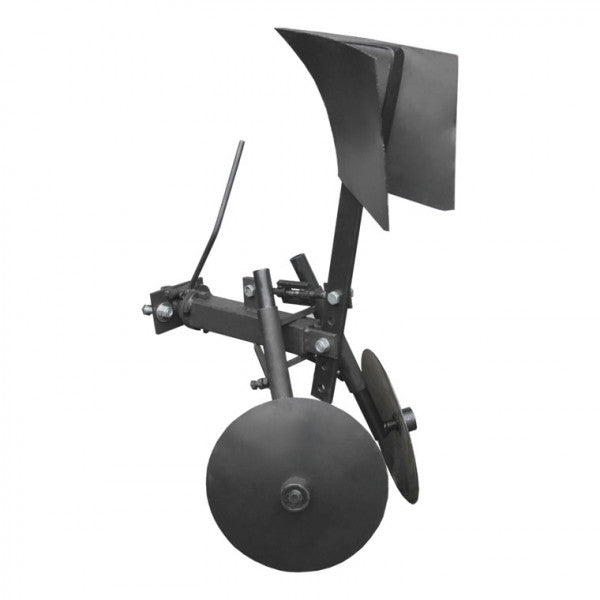

Zestaw do sadzenia ziemniaków Z-105 to mechanizm obrotowy, który po jednej stronie posiada mocowanie do montażu redlicy, a po przeciwnej stronie mocowanie do montażu brony talerzowej. Urządzenie to nadaje się do podłączenia do ciągników jednoosiowych z silnikiem chłodzonym powietrzem.
Zestaw KS1 przeznaczony jest do sadzenia ziemniaków na uprzednio zaprawionych i przygotowanych glebach o wilgotności nie większej niż 30%.
Cechy konstrukcyjne
Mocowanie do ciągnika prowadzonego odbywa się za pomocą zespołu zaczepowego z tuleją (wysokość 60 mm, średnica wewnętrzna 18,5 mm). Zaczep jest spawany. Istnieją śruby dystansowe zapewniające bardziej niezawodne mocowanie.
Rama podestu wykonana jest z rury profilowej 50×50×2×260. Posiada uchwyt blokujący mechanizm obrotowy ze sprężyną. Obrót następuje o 180 stopni prostopadle do płaszczyzny ruchu ciągnika prowadzącego.
Do mocowania pagórków służą tuleje za pomocą mocowania śrubowego. Tuleje te umożliwiają regulację położenia wysokości i kąta pracy obsypników. Mocowania pagórków są przyspawane do ramy, dlatego nie ma możliwości regulacji szerokości pomiędzy nimi.
Podsypki talerzowe wykonane są z blachy stalowej o grubości 2 mm i średnicy 280 mm. Płynną i równomierną pracę zapewniają dwa zamontowane łożyska 202.
Lemiesz posiada słupek wykonany z taśmy stalowej o wymiarach 10×50×400 mm, w którym znajduje się 6 otworów o średnicy 12,5 mm. Te otwory montażowe zapewniają możliwość regulacji wysokości położenia redlicy, która z kolei wykonana jest z blachy stalowej 2 × 213 × 345 mm.
Istnieje również mocowanie śrubowe - linka do regulacji kąta natarcia redlicy.
Zasada działania
Pełny cykl lądowania odbywa się w dwóch etapach. W pierwszym przypadku ścinamy grządkę redlicą, po czym trzeba ręcznie ułożyć ziemniaki w grządce. Następnie przesuń mechanizm obrotowy do pozycji, w której obsypniki znajdują się w pozycji roboczej - na dole. Przechodząc w przeciwnym kierunku, posypujesz grządkę ziemniaczaną ziemią.
Konfiguracja standardowa:
- mechanizm obrotowy z urządzeniem do holowania - 1 szt.;
- obsypniki talerzowe Ø280 mm - 2 szt.;
- otwieracz - 1 szt.
Charakterystyka techniczna
Waga urządzenia wynosi 12,3 kg.
Nazwa w cenie: Zestaw do sadzenia ziemniaków Ø280, KS-1.
Drodzy kupujący! Projekt, kolor i zestaw dostaw produktów „Kryuchkov” mogą nie odpowiadać zdjęciu na oficjalnej stronie internetowej. Przed zakupem określ parametry i cechy, które są dla Ciebie ważne.
Przed wysłaniem towaru należy uzgodnić z menadżerem zgodność sprzętu z ciągnikiem jednoosiowym lub ciągnikiem.
